Statusband und STOP

Das Statusband sind die oberen 60px jedes Bildschirms außer dem Splash, dem Busfehler-Bildschirm, PANEL UPDATE und dem Fortschritt eines IOmcu-Updates. Es nennt den Bildschirm, zeigt den Zustand des Prüfstands und trägt STOP.

Was das Band zeigt

Von links: das Home-Tag mit dem Namen des Bildschirms, dann die Chips, dann STOP am rechten Rand.

ChipZeigt
VERBINDUNG, KEINE VERBINDUNGob der IOmcu auf dem CAN-Bus (Controller Area Network) antwortet
BENCH, SIMBENCH, solange der IOmcu antwortet und die Bildschirme seine Ausgänge ansteuern; SIM, solange das Panel sein eigenes Modell rechnet
INJECTan Stelle von BENCH und SIM, solange ein Touch-Injector an der I2C-Adresse 0x14 (Inter-Integrated Circuit) antwortet; das Panel sucht ihn einmal, beim Start
FEHLER 01 bis FEHLER 7Fein Fehlercode, den der IOmcu meldet; fehlt, solange keiner anliegt
SAFE, ARMED MOTOR, ARMED SERVO, ARMEDwas das Schalten auf ARMED treibt
Laufzeituhrdie Dauer des laufenden Laufs ab dem Schalten auf ARMED, in Minuten und Sekunden; bei SAFE hält sie den letzten Lauf

Das Home-Tag führt zum Menü.

Der Arm-Chip

ChipAusgänge, die Pulse bekommen
SAFEkeine
ARMED MOTORdie Throttle-Ausgänge, von ARM auf MOTOR & ESC oder einem Stick-Lauf auf dessen PROGRAMMIEREN
ARMED SERVOdie Servo-Ausgänge und ein pulsender PROG PORT, von SERVO
ARMEDjeder gebundene Ausgang, an einem IOmcu älter als 0.18.0

Ein Kanal ohne Befehl seit 500ms steht bei ARMED in Ruhe: ein Throttle auf 0%, ein Servo in der Mitte seines Wegs.

STOP

STOP wirkt auf jedem Bildschirm mit Band. Es schaltet den Prüfstand auf SAFE, schaltet den Ausgang des Netzteils ab und rastet ein: Der Prüfstand bleibt SAFE, bis er erneut auf ARMED geschaltet wird. Ein Bildschirmwechsel, ein ablaufender Alert oder ein zurückkehrender Link hebt einen Stopp nicht auf.

Hilfe zu den Chips

Der Kasten unter dem Chip VERBINDUNG
Der Kasten unter dem Chip VERBINDUNG

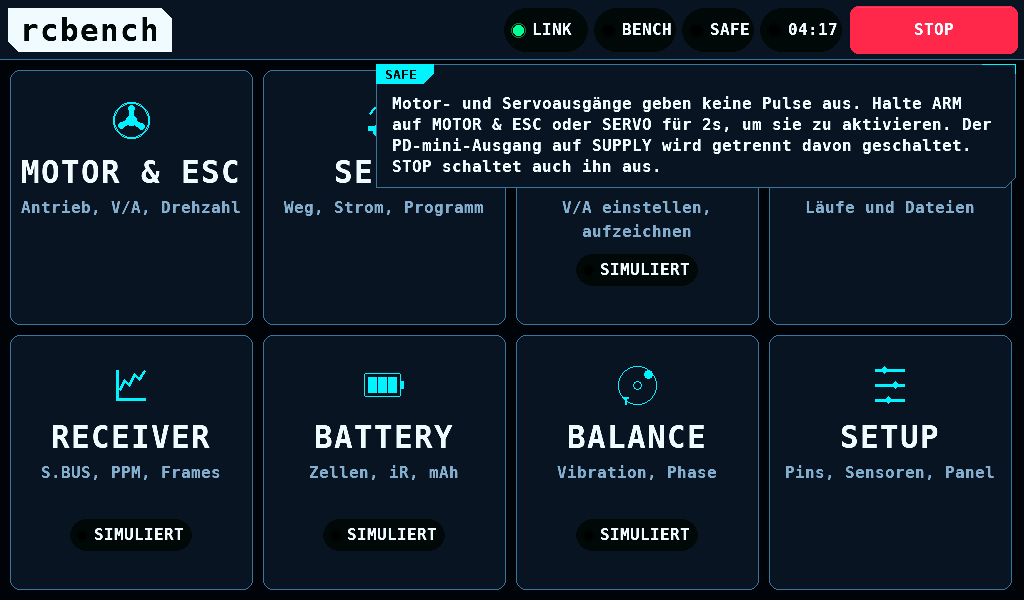

Der Kasten unter dem Chip SAFE
Der Kasten unter dem Chip SAFE

Ein Tipp auf einen Chip öffnet einen Kasten unter dem Band. Er sagt, was der Zustand des Chips für den Prüfstand bedeutet und was zu tun ist. Der Kasten ist 640px breit und öffnet 4px unter dem Band. Ein Tipp auf einen anderen Chip schließt ihn und öffnet den Kasten dieses Chips. Jeder andere Tipp schließt ihn und tut sonst nichts, außer auf DISARM, AUSGANG AUS, ABBRECHEN eines Stick-Laufs, TEST BEENDEN oder LAUF BEENDEN: Diese wirken mit demselben Druck, wie ohne Kasten. Das Verlassen des Bildschirms schließt ihn ebenfalls. Der Text folgt dem Zustand, solange der Kasten offen ist.

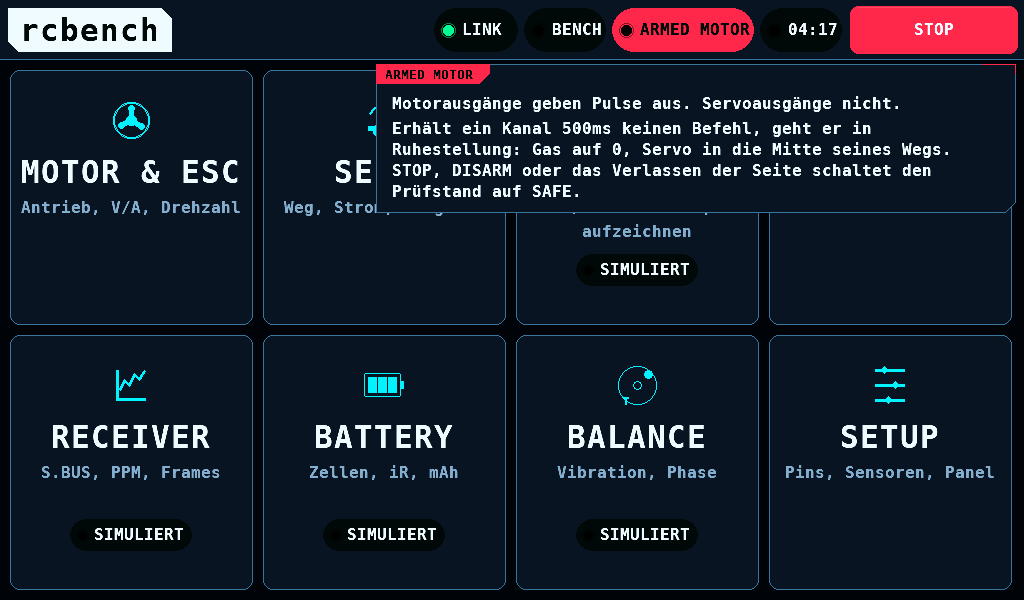

Der Kasten unter ARMED MOTOR
Der Kasten unter ARMED MOTOR

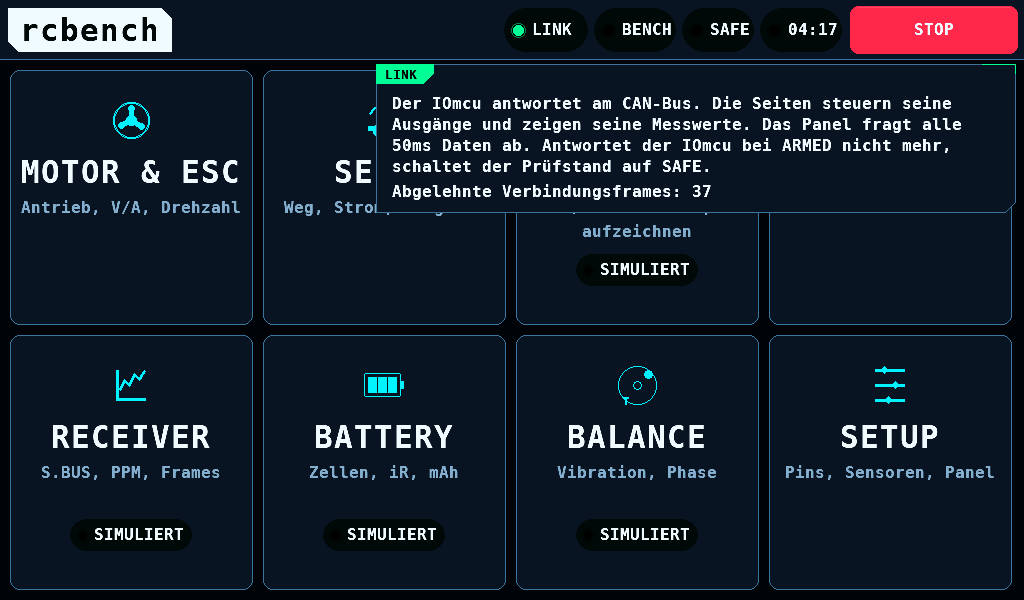

VERBINDUNG mit 37 abgelehnten Link-Frames
VERBINDUNG mit 37 abgelehnten Link-Frames

Hat der IOmcu seit seinem Einschalten Link-Frames abgelehnt, endet der Kasten von VERBINDUNG mit ihrer Zahl, zum Beispiel Abgelehnte Verbindungsframes: 37.

FEHLER-Codes

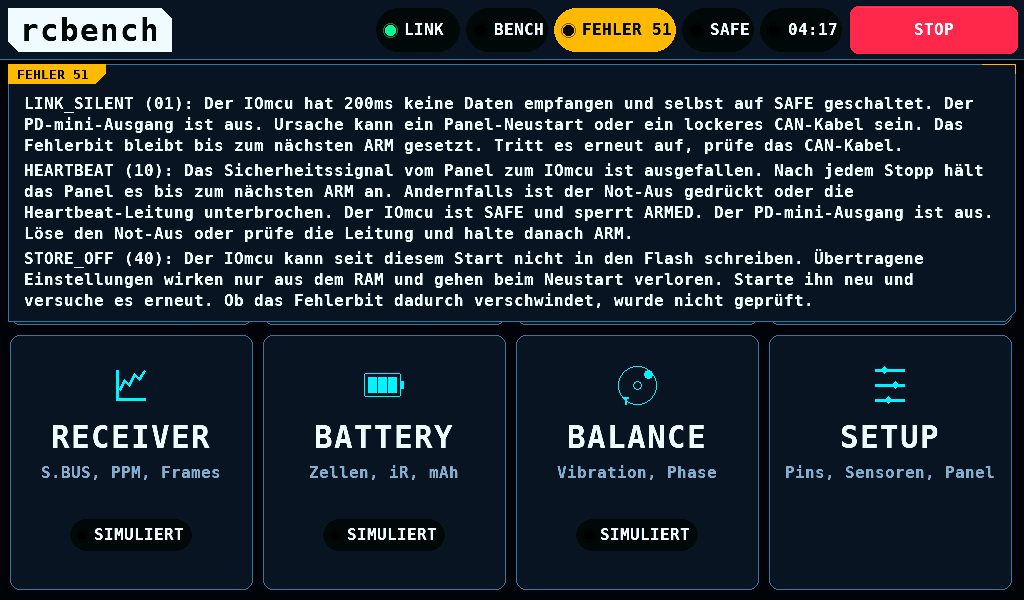

Der Kasten von FEHLER mit drei gesetzten Bits
Der Kasten von FEHLER mit drei gesetzten Bits

Der Kasten von FEHLER reicht über das Panel, 1008px, mit einem Absatz je gesetztem Bit:

CodeNameIn diesem Release gesetzt, wenn
01LINK_SILENTder IOmcu 200ms keine Anfrage gehört und auf SAFE geschaltet hat; bleibt bis zum nächsten ARM
02OVERCURRENTnie
04OVERTEMPnie
08STALLnie
10HEARTBEATdie Sicherheitsleitung vom Panel steht: nach jedem STOP bis zum nächsten ARM, bei gedrücktem Not-Aus oder offener Heartbeat-Leitung
20VERSIONnie
40STORE_OFFder IOmcu kann in diesem Start nicht in seinen Flash schreiben; Einstellungen, die er bekommt, gelten bis zu seinem Neustart

Bei einem Bit, das dieses Release nie setzt, sagt der Kasten, beide Platinen mit demselben Release zu flashen.

Das Alert-Band

Ein Alert über den unteren Rand des Menüs
Ein Alert über den unteren Rand des Menüs

Eine Störung, die der offene Bildschirm nicht zeigt, erscheint in einem roten Band, 44px hoch, über den unteren Rand des Bildschirms. Es verdeckt, was darunter liegt; ARM und die Bedienelemente, die den Prüfstand anhalten, enden darüber.
