Akku
BATTERY zeigt, wie weit jede Zelle eines Akkus vom Mittelwert des Akkus abweicht, und gibt ein Urteil über den Akku. Der Bildschirm öffnet über die Kachel BATTERY im Menü. Die Kachel trägt in diesem Release die Marke SIMULIERT.
Am Prüfstand: kein Akku

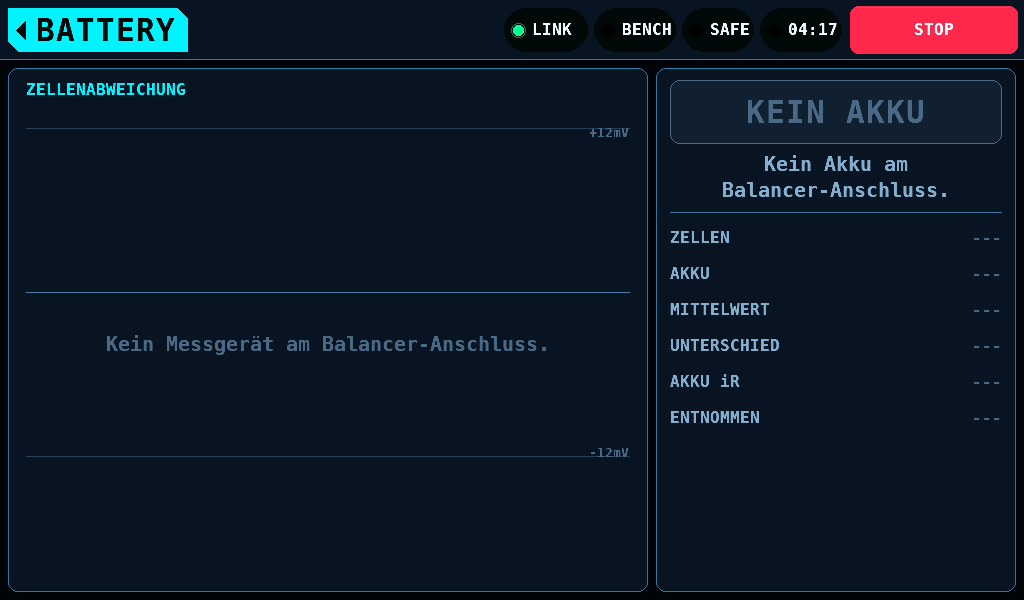

In diesem Release speist keine Firmware diesen Bildschirm: Keine der beiden Platinen liest einen Balancer-Anschluss. Der Bildschirm zeigt daher KEIN AKKU, Kein Akku am Balancer-Anschluss. und Kein Messgerät am Balancer-Anschluss., wo die Grafik stünde. Die Zeilen zeigen ---.
Was ein gespeister Bildschirm zeigt

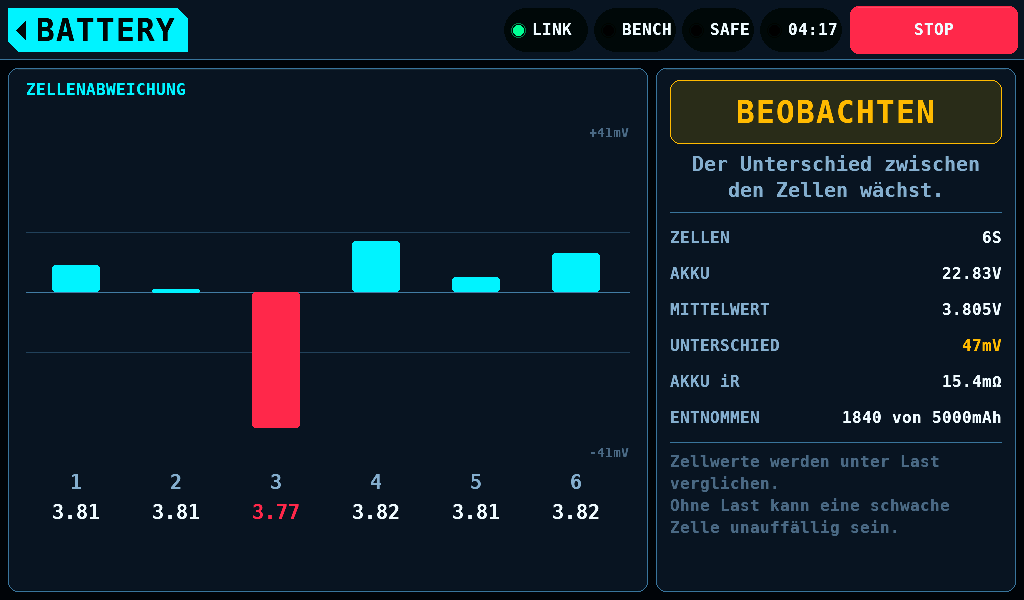

Das Bild stammt aus dem Host-Renderer, der den Bildschirm mit Zellspannungen speist.
- ZELLENABWEICHUNG zeichnet jede Zelle als ihre Abweichung vom Mittelwert des Akkus. Ab einer Streuung von 30mV ist die schwächste Zelle rot gezeichnet.
- Die Skala folgt dem Akku bis hinunter zu einer Untergrenze von 12mV und steht neben der Grafik.
- Unter jedem Balken: die Nummer der Zelle und ihre Spannung.
| Urteil | Zeile | Streuung |
|---|---|---|
| GUT | Zellwerte sind unter Last gleichmäßig. | unter 30mV |
| BEOBACHTEN | Der Unterschied zwischen den Zellen wächst. | ab 30mV |
| ERSETZEN | Eine Zelle weicht von den anderen ab. | ab 60mV |
| KEIN AKKU | Kein Akku am Balancer-Anschluss. | keine Zellen |
Die Streuung ist der größte Abstand zwischen zwei beliebigen Zellen.
| Zeile | Zeigt |
|---|---|
| ZELLEN | die Zellenzahl, 6S |
| AKKU | die Akkuspannung |
| MITTELWERT | die mittlere Zellspannung |
| UNTERSCHIED | die Streuung, in der Farbe des Urteils |
| AKKU iR | den Innenwiderstand des Akkus |
| ENTNOMMEN | die entnommene Ladung, von der Kapazität |
Unter Last messen. In Ruhe sieht eine schwache Zelle aus wie die anderen.
