Receiver
RECEIVER zeigt, was ein Empfänger auf einer S.BUS-Leitung sendet: sechzehn Kanäle mit ihrem Verlauf, die beiden digitalen Kanäle, die Frame Rate und die Zähler des Decoders. Der Bildschirm öffnet über die Kachel RECEIVER im Menü. Die Kachel trägt in diesem Release die Marke SIMULIERT.

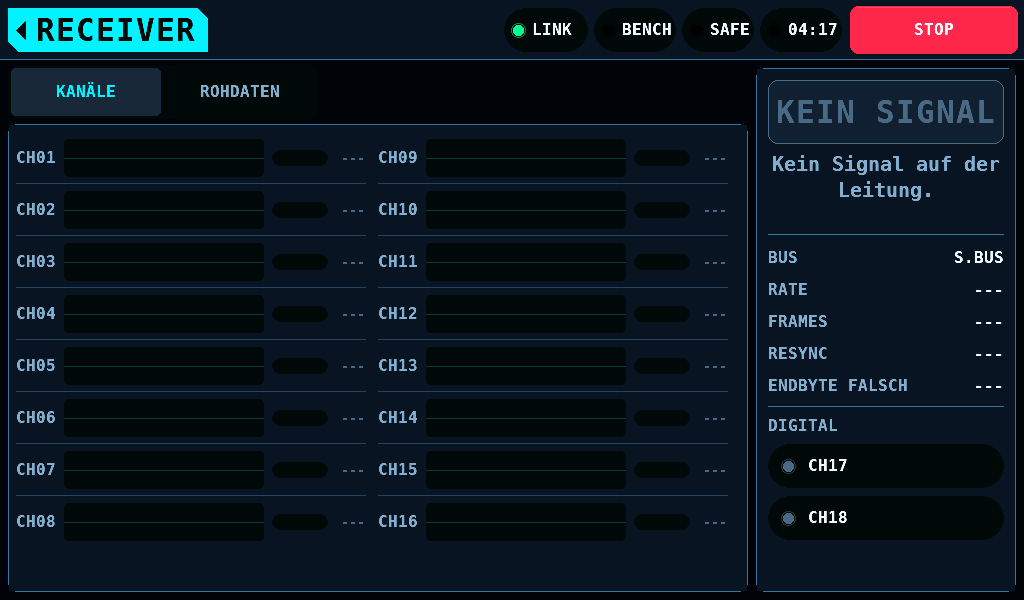

Am Prüfstand: KEIN SIGNAL
In diesem Release speist kein Firmware-Image diesen Bildschirm. Der S.BUS-Decoder ist gebaut und getestet, aber keine der beiden Platinen hat eine Bytequelle für ihn. Der Bildschirm zeigt daher KEIN SIGNAL und Kein Signal auf der Leitung.. Die Spuren sind leer, die Werte zeigen ---, und ROHDATEN zeigt Noch keine Daten dekodiert..
Was ein gespeister Bildschirm zeigt
Die Bilder dieses Abschnitts stammen aus dem Host-Renderer, der den Bildschirm mit Frames speist. Sie zeigen, was der Bildschirm zeichnet, sobald es eine Bytequelle gibt.
| Bereich | Zeigt |
|---|---|
| CH01 bis CH16 | eine Spur je Kanal: etwa 2,8s Verlauf bei 71 Frames je Sekunde, 200 Werte, ein Balken für den aktuellen Wert und den Wert in us |
| Zustandsblock | KEIN SIGNAL, FRAME LOST, FAILSAFE oder LIVE, mit einer Zeile darunter |
| BUS | S.BUS |
| RATE | Frames pro Sekunde, in Hz |
| FRAMES, RESYNC, ENDBYTE FALSCH | dekodierte Frames, Neusynchronisierungen, Frames mit einem Abschluss, den der Decoder ablehnt |
| DIGITAL | CH17 und CH18 als Leuchten: der Punkt leuchtet, solange der Kanal gesetzt ist; sie nehmen keinen Tipp an |
Ein Störimpuls ist eine Spitze in einer Spur. Ein Aussetzer ist eine Kerbe quer über alle sechzehn Spuren im selben Moment.
| Zustand | Zeile | Bedeutung |
|---|---|---|
| LIVE | Signal vom Sender empfangen. | Frames kommen an; die Werte sind gültig |
| FRAME LOST | Ein fehlerhafter Frame wurde empfangen. | dieser Frame kam nicht unversehrt an; häufig am Prüfstand deutet das auf die Verdrahtung |
| FAILSAFE | Dies sind Ersatzwerte. | der Empfänger hat den Sender verloren und sendet seine Failsafe-Werte |
| KEIN SIGNAL | Kein Signal auf der Leitung. | kein Frame; Versorgung des Empfängers, Verdrahtung und Pin prüfen |

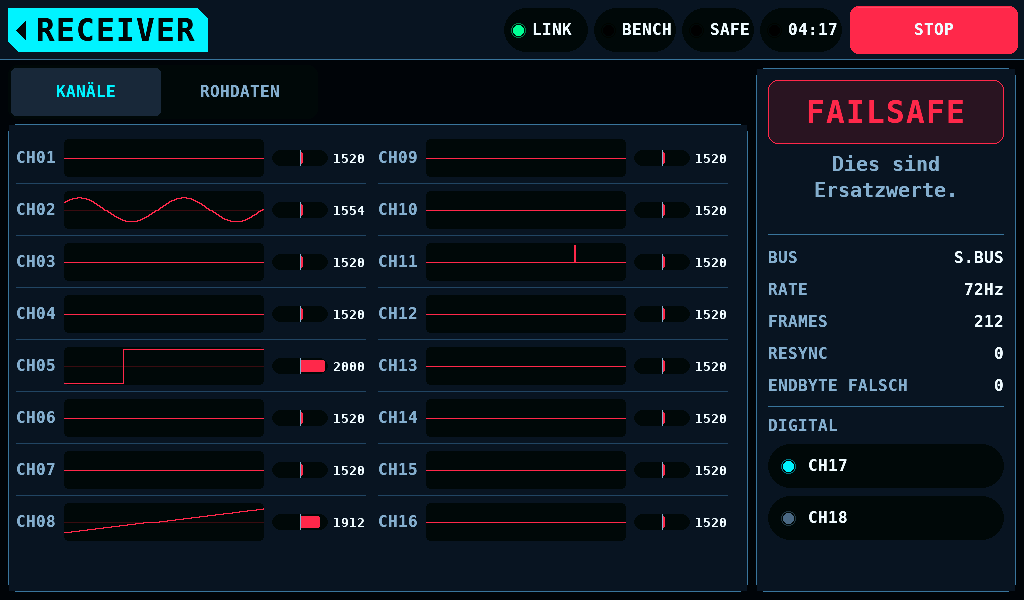

Im FAILSAFE ist jede Spur rot gezeichnet. Der Empfänger sendet sechzehn formal gültige Werte, die er selbst erzeugt hat. FAILSAFE als Stopp behandeln, nicht als sechzehn gültige Kanäle.
ROHDATEN
ROHDATEN zeigt den letzten Frame als hexadezimale Bytes, 8 je Zeile. Kopf- und Abschlussbyte stehen in der Akzentfarbe. Darunter: die Bytezahl und die Pause, an der der Decoder Frames trennt, 25 Bytes; 2000us Pause trennen die Frames, dann die Zähler für Resync und Bad tail. KANÄLE und ROHDATEN wechseln die linke Ansicht.
